1.電磁閥

電磁閥是種開關式（即雙位式）自動閥門，其適用千各種工質，包括氣體或液體的制冷劑、淡水、鹽水和潤滑油。

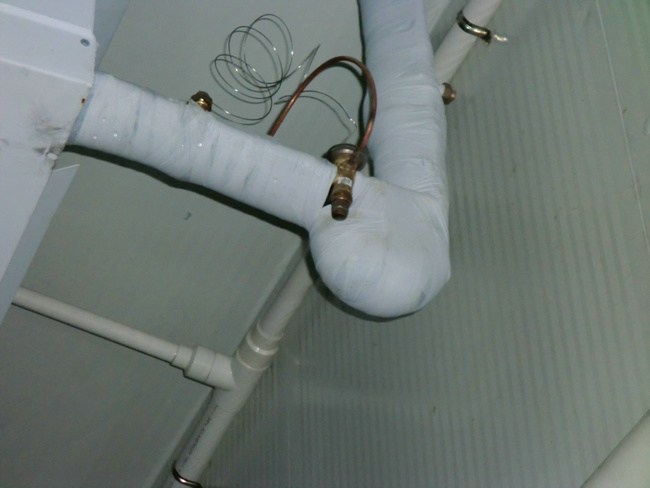

在制冷裝置中，儲液器（或冷凝器）與膨脹閥之間般都裝有電磁閥。在單機單庫場合，電磁閥的線圈往往同壓縮機的電動機線路串接。當壓縮機啟動運行，電磁閥隨即開啟，壓縮機停止工作時，電磁閥馬上關閉，以免大量制冷劑液體在停機時進入蒸發器，防止壓縮機在再次啟動時發生液擊沖缸現象。在機多庫或多機多庫場合，電磁閥受溫度繼電器控制。當溫度下降至調定下限值時，電磁閥關閉，停止供應制冷劑，讓庫溫回升；當庫溫上升到調定上限值時，電磁閥開啟，供應冷劑降溫。

電磁閥般由電磁頭外殼、線圈、芯鐵、彈簧、膜片或活塞、閥體、密封環等主要部件組成。目前產的電磁閥雖有多種型式，但就其動作原理來說，基本上有兩種，種是直接作用的（即次開啟式），另種是間接作用的（即二次開啟式）。

1)直接作用式電磁閥

它的工作原理是：當接通電源時，線圈通電產生磁場，芯鐵被磁力吸起，閥口被打開，流入端與流出端相通；當線圈電源被切斷時，磁力消失，芯鐵在彈簧力和自重的作用下關閉閥門。

直接式電磁閥結構簡單，應用廣泛，但只適用于管路通徑較小或壓力不太大的場合。

2)間接作用式電磁閥

活塞式結構，它的工作原理是：當線圈接通電源時，產生磁場，吸起芯鐵，輔助閥閥孔被打開，使活塞上部空間與閥后相通，此空間內的壓力迅速下降至閥后壓力，由于閥后壓力低于閥前壓力，故在活塞上下形成了個壓力差，從而使活塞向上移動，閥門被打開；當線圈電源被切斷時，磁力消失，芯鐵閥在彈簧力和自重的作用下，下落關閉輔助閥閥孔，此時閥前介質通過活塞上的平衡小孔進入活塞上部空間，使上部空間壓力等于閥前壓力，活塞在彈簧力和自重的作用下，下移關閉閥門。

二次開啟式電磁閥的優點：電磁閥線圈僅僅操縱尺寸及重量很小的芯鐵，由于輔助閥閥孔打開，利用管道中液（或氣）體介質的壓力作自我放大，形成壓差，推動活塞打開閥門，因此不論電磁閥的通徑大小如何，其電磁頭包括線圈均可做成個通用尺寸，因而減輕了重尺寸，并便千系列化生產。

二次開啟式電磁閥除了采用活塞結構外，還有其他多種型式。

電磁閥的選用，般依據管路尺寸的大小來配置接管尺寸與它相同的電磁閥，另外要選用適合于該裝置中介質的閥體材料。

安裝電磁閥應注意：

(1)電磁閥應垂直安裝在水下管道上，介質流動方向應與電磁閥外殼箭頭方向致。

(2)閥前應安裝過濾器，以防止產生孔道堵塞。

(3)閥所在位置應是振動較小的地方。

(4)電源電壓應與電磁閥銘上規定的使用電壓相等。

(5)使用壓力應小于電磁閥所規定的許用壓力。

2、止回閥

止回閥又稱單向閥，是種只允許單方向流動的閥，在制冷系統中常用于下列場合：

(1)對于單機多庫的情況下，般不同庫溫的蒸發器其蒸發溫度是不相同的。在蒸發溫度低的蒸發器出口管路上應裝止回閥，如圖5-22所示。它能阻止高溫蒸發器的制冷劑冷凝在低溫蒸發器內，避免壓縮機啟動時產生液擊沖缸。

(2)當壓縮機安裝地方的溫度低于冷凝器或儲液器安裝處的溫度時，冷庫安裝為了避免在停車后制冷劑倒灌回壓縮機，應在排氣管上裝止回閥。

(3)對于會產生反壓差的管道，裝設止回閥可阻止反壓差對自控閥門的強制開啟，以保證氣、液?jiǎn)蜗蛄鲃?dòng)，系統正常工作。例如佩利昂制冷系統，當采用熱氣融霜時，應將止回閥。
